負載開關電路電路使用的MOS管，4款場效應管詳細參數數據呈現！
負載開關電路電路使用的MOS管，4款場效應管詳細參數數據呈現！
文章作者：飛虹電子
瀏覽量：7735
類型：行業資訊
日期：2022-04-09 14:54:10
分享：
負載開關電路MOS管?chē)?guó)產使用推薦，什么類型的型號參數更適合？

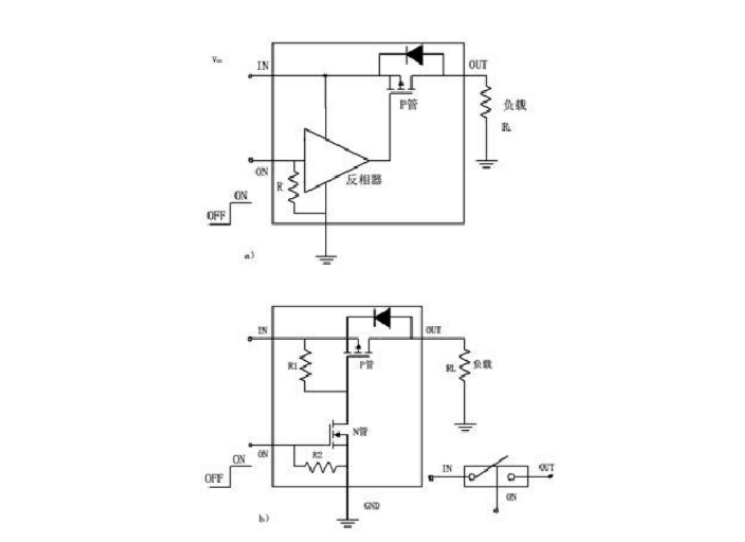

為什么要探討負載開關電路的MOS管使用呢？因?yàn)樨?fù)載開關作為通用功率開關器件，已經從以前的汽車工業發展至PDA、手機、數碼相機等便攜式電子產品中使用了。在消費電子領域已經是占據重要的使用。
因此我們需要恰當?shù)倪x用負載開關電路中的MOS管才能保證產品在使用中的可靠性。
今天飛虹電子整理一份2022年最新的負載開關電路電路可使用的國產MOS管合集，供廣大電子工程師參考。
目前國產MOS管中，最新可應用于負載開關電路電路的場效應管型號為：FHD80N06B、FHD100N03D、FHD150N03C、FHD120N7F6A，以上4款產品都是可以應用于負載開關電路電路中的。
最終如何選擇對應每一款負載開關電路呢？這當然是需要結合MOS管的實際參數數據，以及實測的情況：

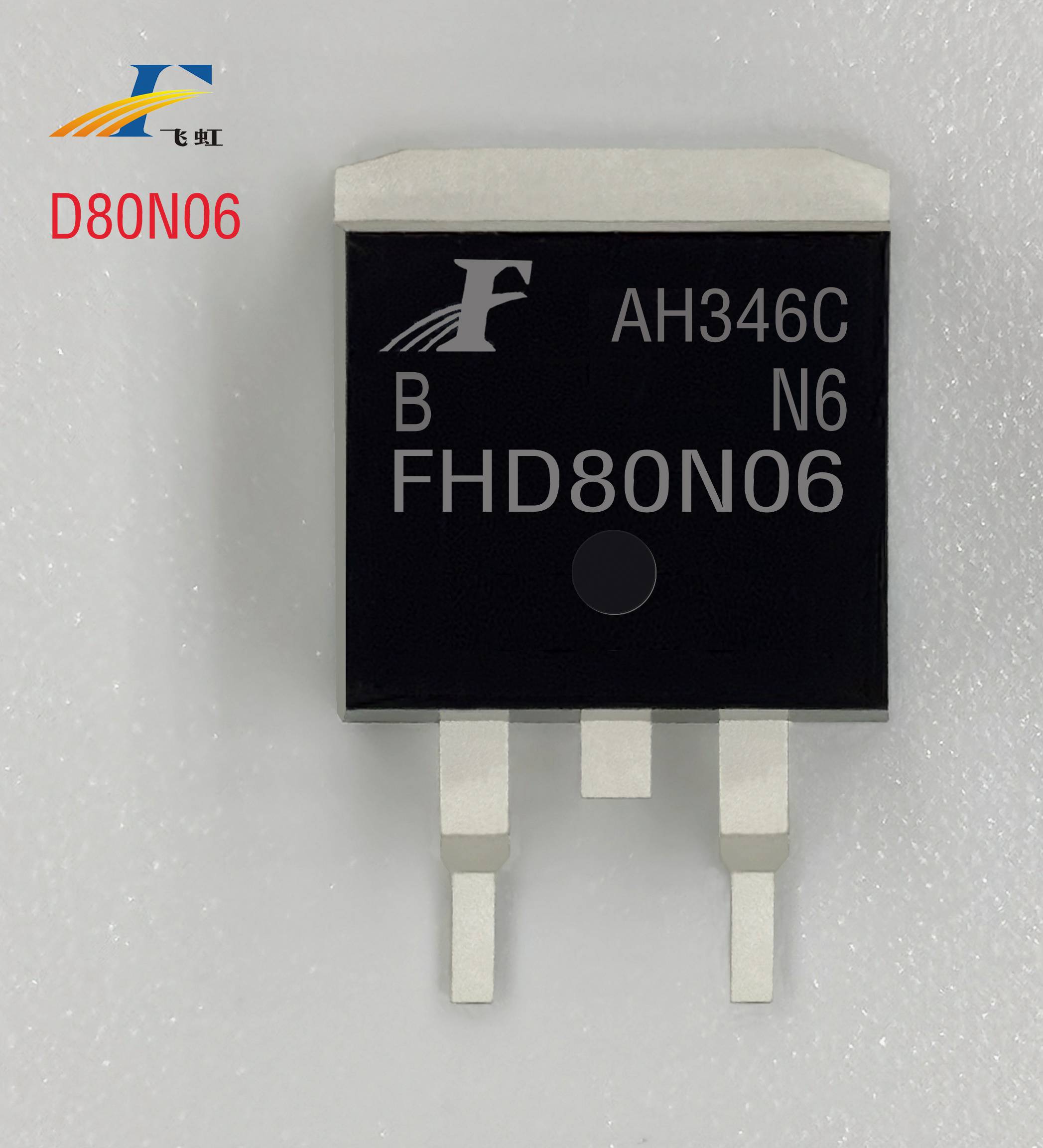

1、FHD80N06B場效應管
具有80A、60V的電流、電壓，RDS(on) = 6.2mΩtyp) ，最高柵源電壓@VGS =±20 V，100% EAS測試，100% Rg測試，100% DVDS熱阻測試，一致性高，高可靠性，開關速度快，低導通內阻RDS(on)，低Crss。
FHD80N06B的封裝形式為T(mén)O-220。這款產品參數：Vgs（±V）：20；VTH（V）：2-4；ID（A）：80A；BVdss（V）：60V。
最大脈沖漏極電流（IDM ）：320（A）；靜態導通電阻：VGS=10V則為6.2mΩ、反向傳輸電容：240pF。
2、FHD100N03D場效應管
作為N 溝道增強型場效應晶體管，其產品參數：其產品參數：具有100A、30V的電流、電壓，RDS(on) =7.0mΩmax) ，負載開關電路用MOS管最高柵源電壓@VGS =±20 V，100% EAS測試，100% Rg測試，100% DVDS測試，極低的FOM(RDSON*Qg)，高雪崩耐量，可靠性高。
FHD100N03D的封裝形式是TO-252。這款產品參數：Vgs（±V）：20；VTH（V）：1-2.5；ID（A）：100A；BVdss（V）：30V。最大脈沖漏極電流（IDM ）：100（A）；靜態導通電阻：在（VGS =10V , ID=30A）狀態下= 3.8mΩ、（max）=5.5mΩ，在（VGS =4.5V , ID=20A）狀態下= 5.1mΩ、（max）=7.0mΩ；反向傳輸電容：195pF。

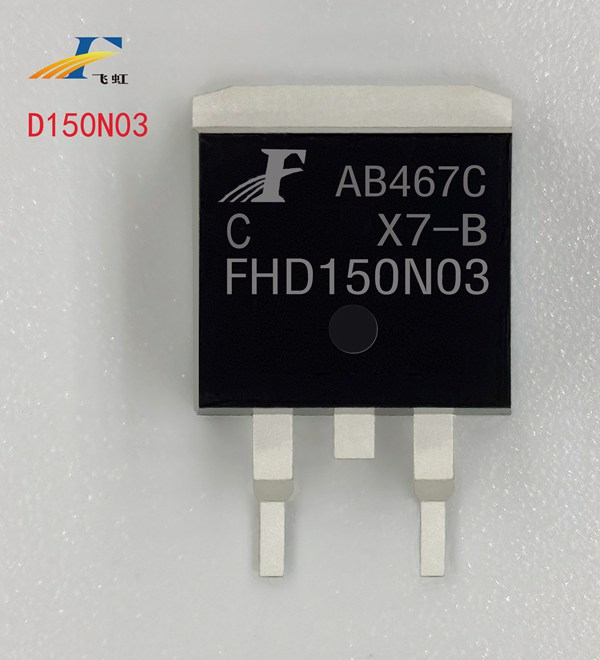

3、FHD150N03C場效應管
這款產品參數：Vgs（±V）：20；VTH（V）：0.8-2.5；ID（A）：150A；BVdss（V）：30V。
最大脈沖漏極電流（IDM ）：600（A）；靜態導通電阻：VGS=10V則為2.2mΩ、VGS=4.5V則為2.8mΩ；反向傳輸電容：405pF。

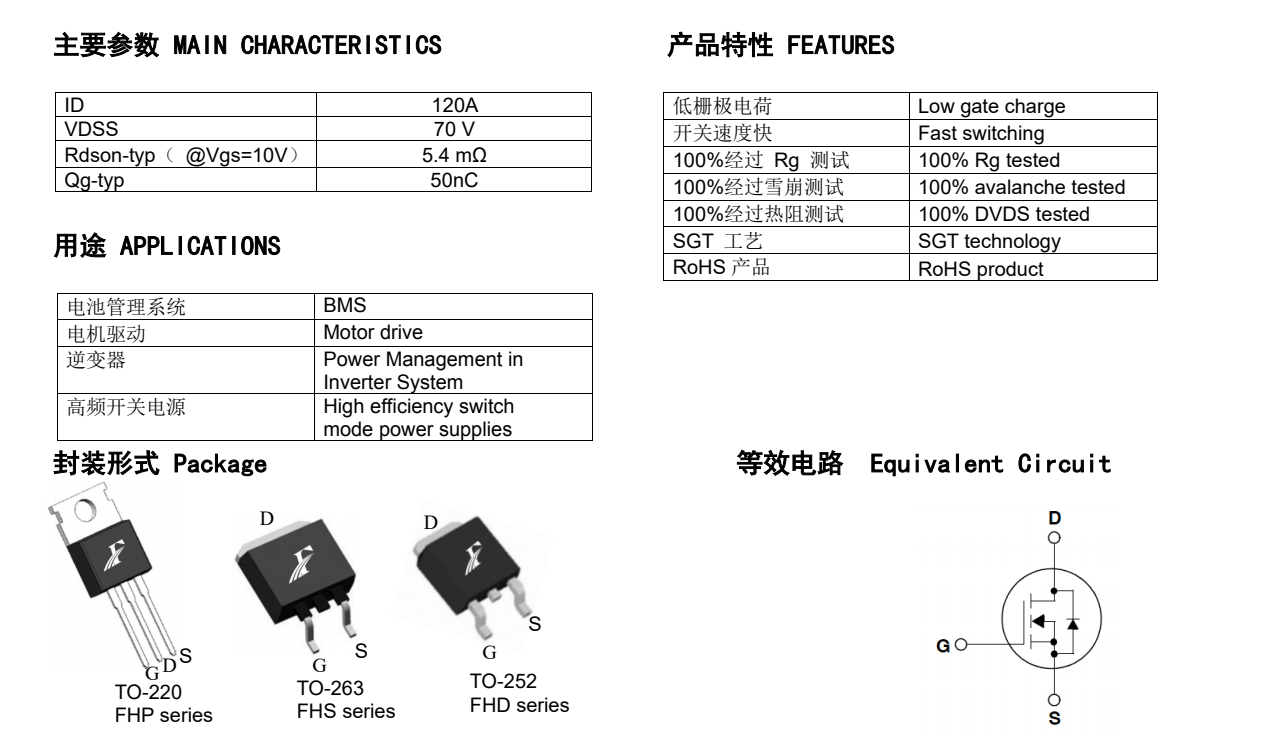

4、FHD120N7F6A場效應管
最高漏極－源極直流電壓為70V，在TC=25℃下，負載開關電路用MOS管其連續漏極電流為120A，在TC=100℃下，其連續漏極電流為80A。
最大脈沖漏極電流（IDM ）：480（A）；靜態導通電阻：VGS=10V則為5.4mΩ；反向傳輸電容：24pF。
以上4款MOS管型號：FHD80N06B、FHD100N03D、FHD150N03C、FHD120N7F6A的型號參數數據均通過實際進行測試得出，具體在負載開關電路中的使用，建議開發工程師進一步取樣測試。畢竟不同的性能以及需求對應要選擇的MOS管還是會有差異的，詳細參數規格表可登陸“飛虹電子”網址。

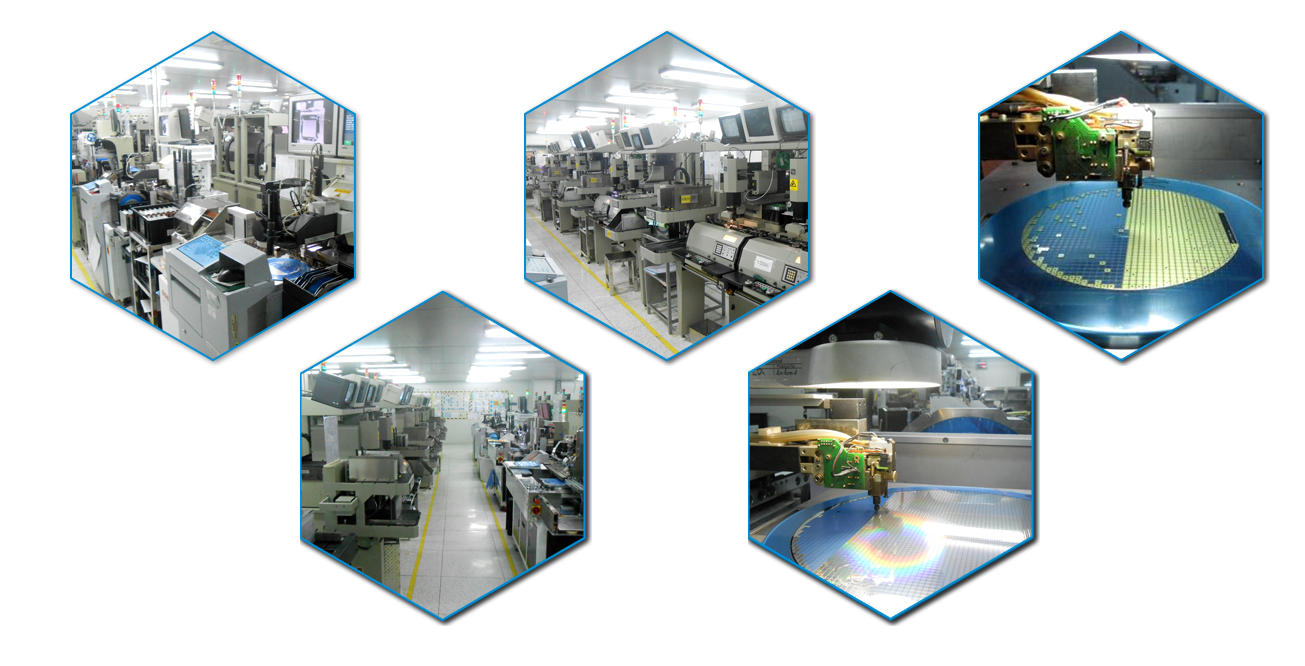

飛虹電子擁有專門的研發團隊為企業在產品研發過程中的產品測試提供保障，能及時幫助廠家解決產品測試問題，幫助企業做強做大。
選擇可替代負載開關電路電路的型號參數場效應管，飛虹半導體為國內的電子產品廠家提供優質產品以及配套服務。除提供免費試樣外，更可根據客戶需求進行量身定制MOS管產品。直接百度輸入“飛虹電子”即可找到我們，免費試樣熱線：400-831-6077。
