電機驅動電路使用的MOS管，10款場效應管詳細參數數據呈現！
電機驅動電路使用的MOS管，10款場效應管詳細參數數據呈現！
文章作者：飛虹電子
瀏覽量：26341
類型：行業資訊
日期：2022-03-17 16:41:04
分享：
究竟電機驅動電路中有多少款MOS管是適合使用的呢？電子工程師開發時經常會遇到這個問題，網絡上面要么是只能看到簡單的數據，要么就是介紹得不太清晰的。因此今天飛虹電子整理了這一份電機驅動電路可使用的國產MOS管合集，供廣大電子工程師參考。
目前國產MOS管中，可替換多款場效應管產品使用的具體型號為：FHP120N7F6A、FHN60N1F10LA、FHP170N1F4A、FHP200N6F3A、FHP200N4F3A、FHP150N03C、FHP170N8F3A、FHP110N8F5B、FHP100N8F6A、FHP60N1F10A、FHP75N100，以上10款產品都是可以應用于電機驅動電路中的。
具體要怎么選擇呢？當然需要結合產品的實際參數數據，具體我們來細看一些以上產品的核心參數情況：

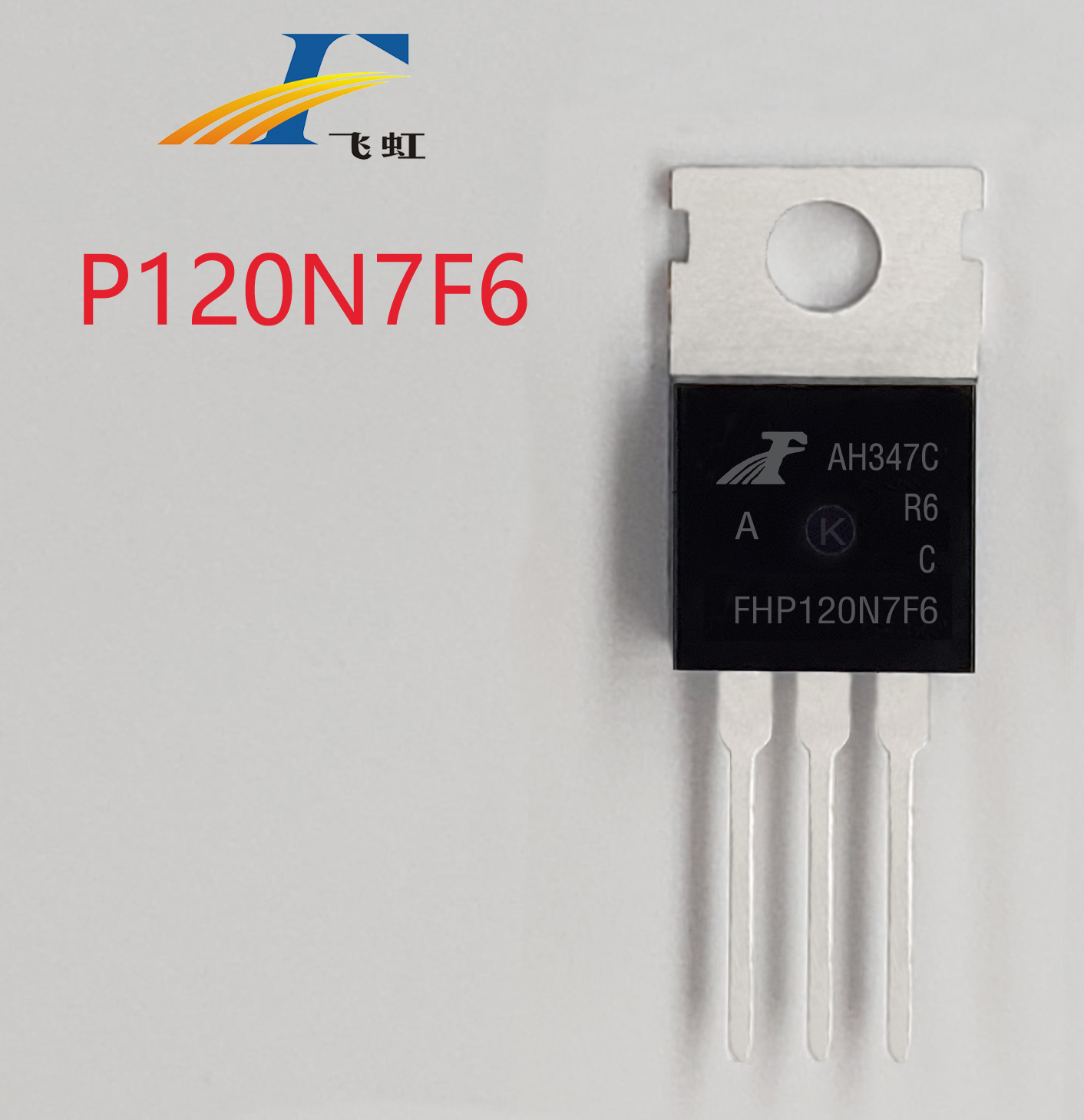

1、FHP120N7F6A場效應管：
最高漏極－源極直流電壓為70V，在TC=25℃下，其連續漏極電流為120A，在TC=100℃下，其連續漏極電流為80A。
最大脈沖漏極電流（IDM ）：480（A）；靜態導通電阻（typ）：VGS=10V則為5.4mΩ；反向傳輸電容：24pF。

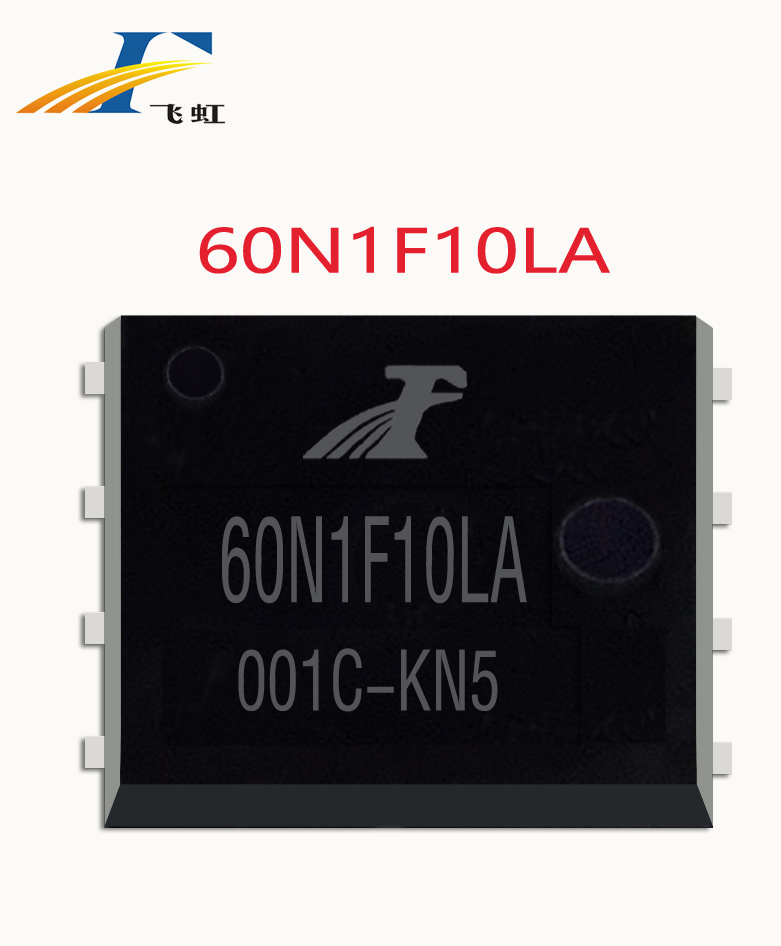

2、FHN60N1F10LA場效應管：
這款產品參數：Vgs（±V）：20；VTH（V）：1.2-2.4；ID（A）：60A；BVdss（V）：100V。
最大脈沖漏極電流（IDM ）：240（A）、靜態導通電阻（typ）：VGS=10V則為10mΩ、VGS=4.5V則為12.5mΩ；反向傳輸電容：11pF。
3、FHP170N1F4A場效應管：
具體產品參數，具有172A、100V的電流、電壓， RDS(on) = 3.6mΩ(typ) ，最高柵源電壓@VGS =±20 V，100%EAS測試，100%Rg測試，100%DVDS熱阻測試，優秀的品質因子FOM(RDSON*Qg)，一致性高，高可靠性,高雪崩耐量。
FHP170N1F4A的封裝形式是TO-220。這款產品參數：Vgs（±V）：20；VTH（V）：2-4；ID（A）：172A；BVdss（V）：100V。
4、FHP200N6F3A場效應管：
具體產品參數，具有200A、60V的電流、電壓， RDS(on) = 3.5mΩ(max) ，最高柵源電壓@VGS =±20 V，100% EAS測試，100% Rg測試，100% DVDS測試，極低的FOM(RDSON*Qg)，極低的輸入電容的特點。
FHP200N6F3A的封裝形式是TO-220。這款產品參數：Vgs（±V）：20；VTH（V）：2-4；ID（A）：200A；BVdss（V）：60V。
5、FHP200N4F3A場效應管：
具有200A、40V的電流、電壓， RDS(on) = 3.1mΩ(max) ，最高柵源電壓@VGS =±20 V，100% EAS測試，100% Rg測試，100% DVDS測試，電機驅動電路用mos管極低的FOM(RDSON*Qg)，極低的輸入電容的特點。
FHP200N4F3A的封裝形式是TO-220。這款產品參數：Vgs（±V）：20；VTH（V）：2-4；ID（A）：200A；BVdss（V）：40V。
6、FHP150N03C場效應管：
這款產品參數：Vgs（±V）：20；VTH（V）：0.8-2.5；ID（A）：150A；BVdss（V）：30V。
最大脈沖漏極電流（IDM ）：600（A）；靜態導通電阻（typ）：VGS=10V則為2.2mΩ、VGS=4.5V則為2.8mΩ；反向傳輸電容：405pF。

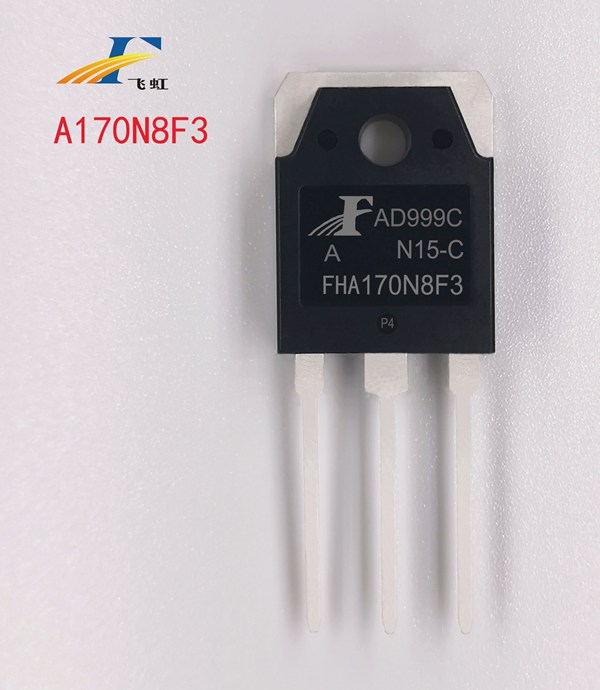

7、FHP170N8F3A場效應管：
最高漏極－源極直流電壓為85V，在TC=25℃（Silicon Limited）下，其連續漏極電流為185A，在TC=25℃（Package Limited）下，其連續漏極電流為120A，在TC=100℃下，其連續漏極電流為117.2A。
最大脈沖漏極電流（IDM ）：480（A）；靜態導通電阻（typ）：VGS=10V則為2.95mΩ；反向傳輸電容：97pF。

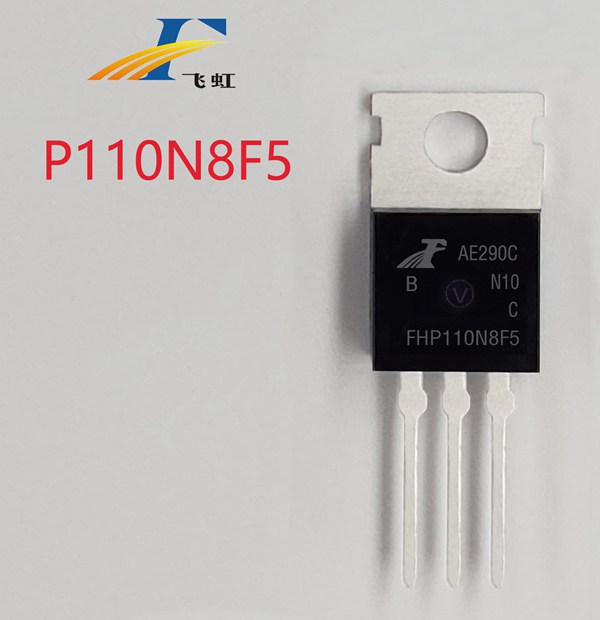

8、FHP110N8F5B場效應管：
其產品參數：具有147A電流、85V電壓， RDS(on) = 5.5mΩ(max)，最高柵源電壓 @VGS =±20 V，100% EAS測試，100% Rg測試，100% DVDS測試，極低的FOM(RDSON*Qg)，鋰電池用MOS管并擁有極低輸入電容的特點。
FHP110N8F5B的主要封裝形式是TO-220。這款產品參數：Vgs（±V）：20；VTH（V）：2-4；ID（A）：147A；BVdss（V）：85V。
9、FHP100N8F6A場效應管：
100N8F6A場效應管的最高漏極－源極直流電壓為85V，在TC=25℃（Silicon Limited）下，電機驅動電路用mos管其連續漏極電流為120A，在TC=25℃（Package Limited）下，其連續漏極電流為80A，在TC=125℃下，其連續漏極電流為56A。
最大脈沖漏極電流（IDM ）：320（A）；靜態導通電阻（typ）：VGS=10V則為5.3mΩ；反向傳輸電容：18pF。

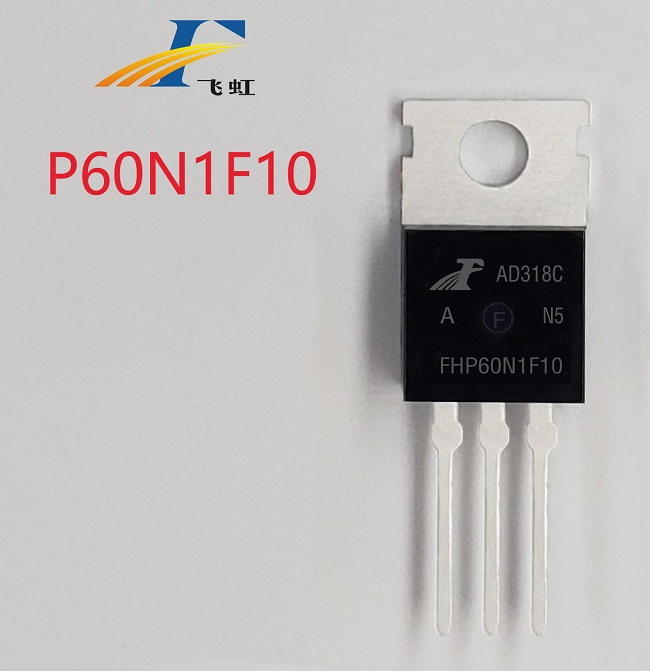

10、FHP60N1F10A場效應管：
FHP60N1F10A具有60A、100V， RDS(on) = 12mΩ(max) @VGS =±20 V，具備100% EAS測試，100% Rg測試，電機驅動用mos管100% DVDS測試，極低的FOM(RDSON*Qg)，極低的輸入電容的特點。
FHP60N1F10A的主要封裝形式是TO-220。這款產品參數：Vgs（±V）：20；VTH（V）：2-4；ID（A）：60A；BVdss（V）：100V。
以上10款產品便是國產MOS管在使用過程中的核心數據呈現，具體可有電機驅動開發工程師進一步選擇使用。畢竟不同的性能以及需求對應要選擇的MOS管還是會有差異的，詳細參數規格表可登陸“飛虹電子”網址。
飛虹電子是優質的MOS管研發團隊，過程中會有專業的產品工程師與廠家共同維護研發，讓企業產品能夠得到最優的保障。
選擇可替代電機驅動電路的型號參數場效應管，飛虹半導體為國內的電子產品廠家提供優質產品以及配套服務。除提供免費試樣外，更可根據客戶需求進行量身定制MOS管產品。直接百度輸入“飛虹電子”即可找到我們，免費試樣熱線：400-831-6077。
