MOS管最顯著的特性是開關特性好，所以被廣泛應用在需要電子開關的電路中，常見的如開關電源、馬達驅動和照明調光。今天和大家了解下LED燈具的驅動應用LED燈具的驅動。設計LED燈具的時候經常要使用MOS管，對LED恒流驅動而言，一般使用NMOS。功率MOS和雙極型晶體管不同，它的柵極電容比較大，在導通之前要先對該電容充電，當電容電壓超過閾值電壓(VGS-TH)時MOS才開始導通。

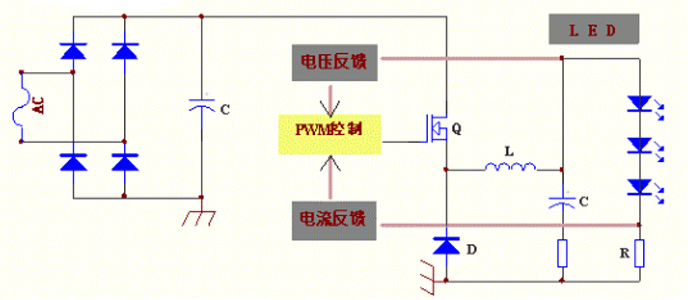

LED非隔離型驅動方案：

開關管Q可選用飛虹的730、740、830、840等型號MOS

因此，設計時必須注意柵極驅動器負載能力必須足夠大，以保證在系統要求的時間內完成對等效柵極電容(CEI)的充電。而MOS的開關速度和其輸入電容的充放電有很大關系。使用者雖然無法降低Cin的值，但可以降低柵極驅動回路信號源內阻Rs的值，從而減小柵極回路的充放電時間常數，加快開關速度一般IC驅動能力主要體現在這里，

選擇MOS是指外置MOS驅動恒流IC。內置MOS的IC當然不用我們?cè)倏紤]了，一般大于1A電流會考慮外置MOS。為了獲得到更大、更靈活的LED功率能力，外置MOS是唯一的選擇方式，IC需要合適的驅動能力,MOS輸入電容是關鍵的參數。

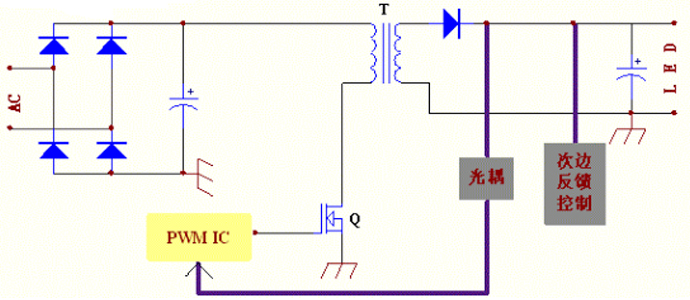

LED隔離型驅動方案：

開關管Q可選用飛虹的2N60、4N60、7N60、8N60等型號MOS

上文提到的功率MOS和雙極型晶體管不同，一般是認為使MOS管導通不需要電流，只要GS電壓高于一定的值，就可以了。這個很容易做到，但是，我們還需要速度。在MOS管的結構中可以看到，在GS、GD之間存在寄生電容，而MOS管的驅動，實際上就是對電容的充放電。對電容的充電需要一個電流，因?yàn)閷?duì)電容充電瞬間可以把電容看成短路，瞬間電流會比較大，因此在選擇、設計MOS管驅動時第一要注意的是可提供瞬間短路電流的大小。

廣州飛虹主要研發、生產、經營：場效應管、三極管等半導體器件，專注大功率MOS管制造15年，咨詢熱線： 400-831-6077。
